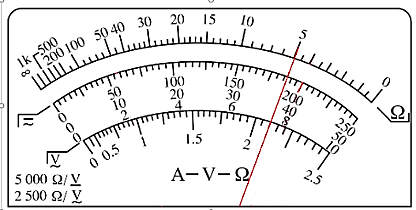

【详解】;

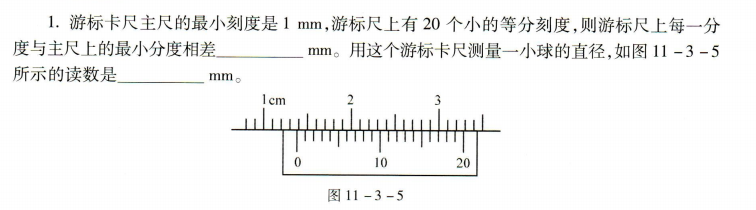

【详解】0.0513.80

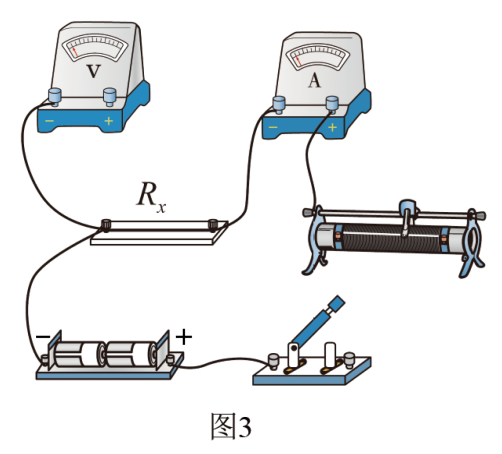

【详解】(1) DF（2）如答图1 所示如答图2 所示（3）如答图3 所示(4) 18.2±0.2 根据原理式可知：需要测量金属电阻丝的电阻R、长度l和直径d三个物理量。 （1）电阻的测量 按实验电路图连接实物电路。改变滑动变阻器滑片的位置，读取多组电压、电流值，通过U-I图 像求得电阻R。 （2）电阻丝有效长度的测量 电阻丝长度的测量工具应选用刻度尺。 需要注意，在测量电阻丝的长度时，测量的并不是电阻丝的总长度，而是接入电路的有效长度l。 反复测量多次，得到有效长度的平均值。 （3）电阻丝直径的测量 1）用刻度尺测量电阻丝的直径 因为电阻丝比较细，所以直接用刻度尺测量就会产生比较大的误差。 我们可以采用累积的方法，即取一段新的电阻丝，在圆柱形物体上紧密缠绕，用分度值为1mm 的刻度尺测出总宽度，再除以圈数，这样便可以提高电阻丝直径的测量精度了。 接上 2）用用游标卡尺或螺旋测微器可以直接测量电阻丝的直径 在电阻丝的不同位置测量3 次，求得直径的平均值。 用游标卡尺测量时，电阻丝应该置于外测量爪的平面处； 用螺旋测微器测量时，当接近电阻丝时，须转动微调旋钮。

【详解】(1) 0.520+0.002(2) AR(3)图略(4) (1.1 + 0. 1)×10-6

【详解】（1）5（2）①甲；小 ②a.见答图1； 5.1~5.4 b.乙 层级1：乙图是分压电路，采用分压电路R 的电压可以从0 开始变化。图中的数据U 的最 xx 小值是0.30V，比较小，所以一定是采用了乙图。（1 分） 层级2：若采用甲图，R的电压的最小值约为；若采用乙图，R 的 电压可以从0 开始变化。图中的数据U 的最小值是0.30V，所以一定是采用了乙图。（2 分）

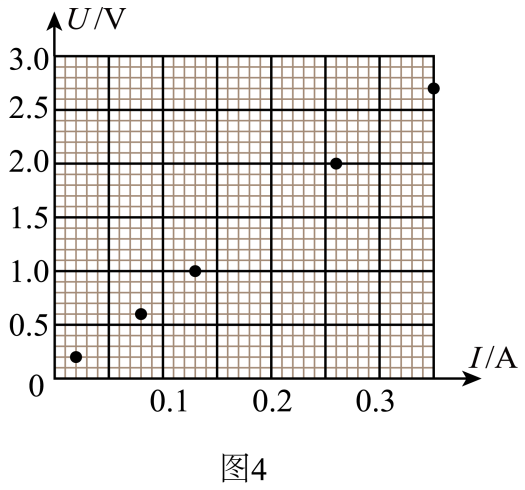

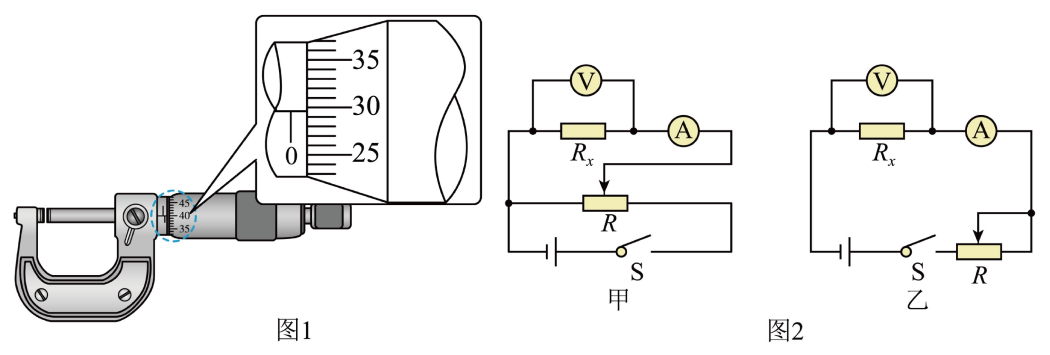

【详解】①. 0.296②.甲③.见解析④.见解析⑤. 7.7⑥. C⑦.见解析 【详解】（1）[1]螺旋测微器读数应为0+29.6×0.01mm=0.296mm （2）[2]从给出的数据表可知，电流表和电压表的读数变化范围较大，且电压可从非常接近 零的位置进行调节，所以变阻器采用的应是分压式接法，即测量采用的是甲图。 （3）[3]实物连接如图 （4）[4] [5]由图线得到金属丝的阻值为图线斜率，即 （5）[6]根据电阻定律，可得 解得 故选C。 （6）[7]金属丝的温度升高后，自由电子的热运动变的更剧烈，受到静电力的驱动，在原热运 动的基础上叠加定向移动，在定向加速的过程中，自由电子与原子实发生碰撞，定向移动的 速度减为零，将动能传递给原子实，由于热运动的无规则运动更剧烈，会增加它们在单位移 动距离的碰撞次数，从而导致金属丝阻碍自由电子运动的阻力变大。金属丝的电阻变大。 B.若电流表示数有显著变化，K 应接b D.若电压表示数有显著变化，K 应接a

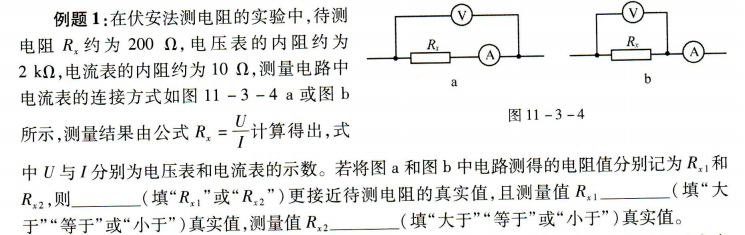

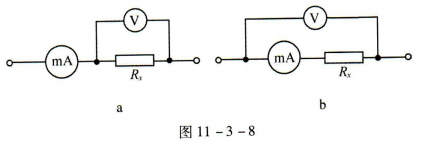

【详解】R大于 x1 1、串联电路特征 3、把表头改装成电压表 表头的三个参数： 表头的电阻Rg叫作电流表的内阻。 指针偏转到最大刻度时的电流Ig叫作满偏电流。 表头通过满偏电流时，加在它两端的电压Ug叫作满偏电压。 串联电阻R的作用是分担一部分电压，起这种作用的电阻常常被叫作分压电阻。
