【详解】为了减小误差，根据多次测量的结果，分别列出若干组联立方程，求出若干组E和r，最后以E 的平均值和r的平均值作为实验结果。这种方法的实验结果比只用两组U、I数据求得的结果误 差小。 采用另外一种方法，也能减小误差，而且更简便、直观，那就是图像法。 伏安法的关系式可以改写成U＝－Ir＋E ①图线与U 坐标轴的交点值表示断路时的路端电压，这时的电压U 等于电源的电动势E。 ݎ=ܧ ②根据这条直线可以推出U＝0 时的短路电流。根据短路电流I短与电源内阻r、电动势E的关 ߂ܫ 系，可以求出电源的内阻 ݎ=߂ܷ ③另外，如果从直线方程U＝－Ir＋E的角度理解，通过求解U-I图像斜率的绝对值也可 以求出电源的内阻r，即 由于干电池的内阻较小，当电流变化时，电压的变化可能较小。为了得到更加精确的测量结果， 作图时，电压轴的起点标度一般不从0 开始，应根据实验数据选择合适的起点标度。 水果电池的内阻较大，容易测量。但实验时，内阻会发生明显改变。测量应尽量迅速，在内阻发 生较大变化之前结束测量。

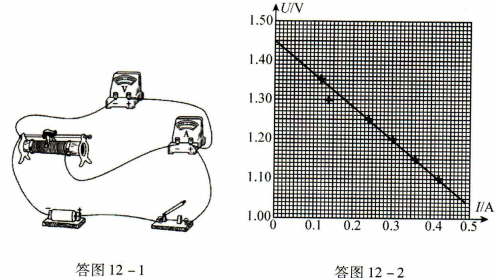

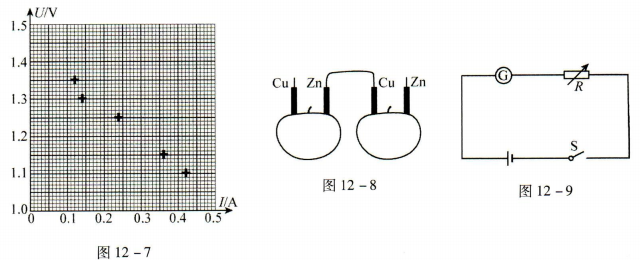

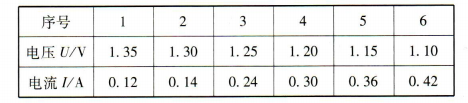

【详解】（1）①滑动变阻器的滑片没有处于阻值最大处②电压表直接接在电源两端 （2）图像见图1.45（1.44～1.49 都可）0.75（0. 70 ~ 0.80 都可）

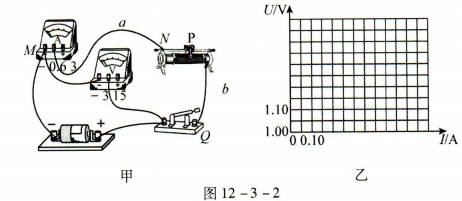

【详解】（1）A C E（2）如图12-3-4 所示（3）电压表的分流作用 解：（1）由于流过电源的电流不宜过大，若电流过大，电源会出现严重的极化现象，电动势 和内阻都会有较大的变化，因此电流表应选0 ~ 0.6 A 量程，电源电动势只有1. 5 V，故电压 0 ~3 V 量程，为便于调节，滑动变阻器应选0 ~10Ω的。 （2）如图所示。 （3）系统误差一般是由测量工具和测量方法造成的，该实验中的系统误差是电压表的分流作 用造成电流表读数即测量值总是比干路中真实电流值小，造成E< E，r< r。 测真測真

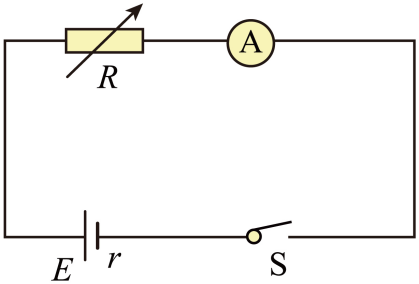

【详解】（1）1101.101.320（2）100.46（0.45~0.55 均可）

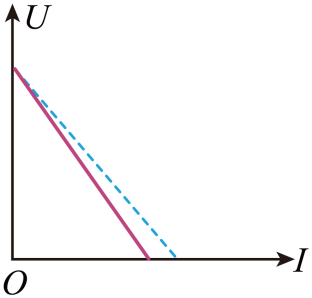

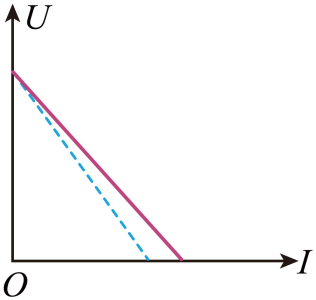

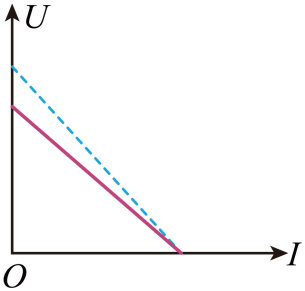

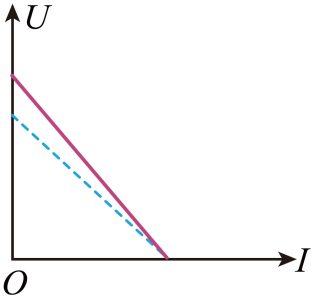

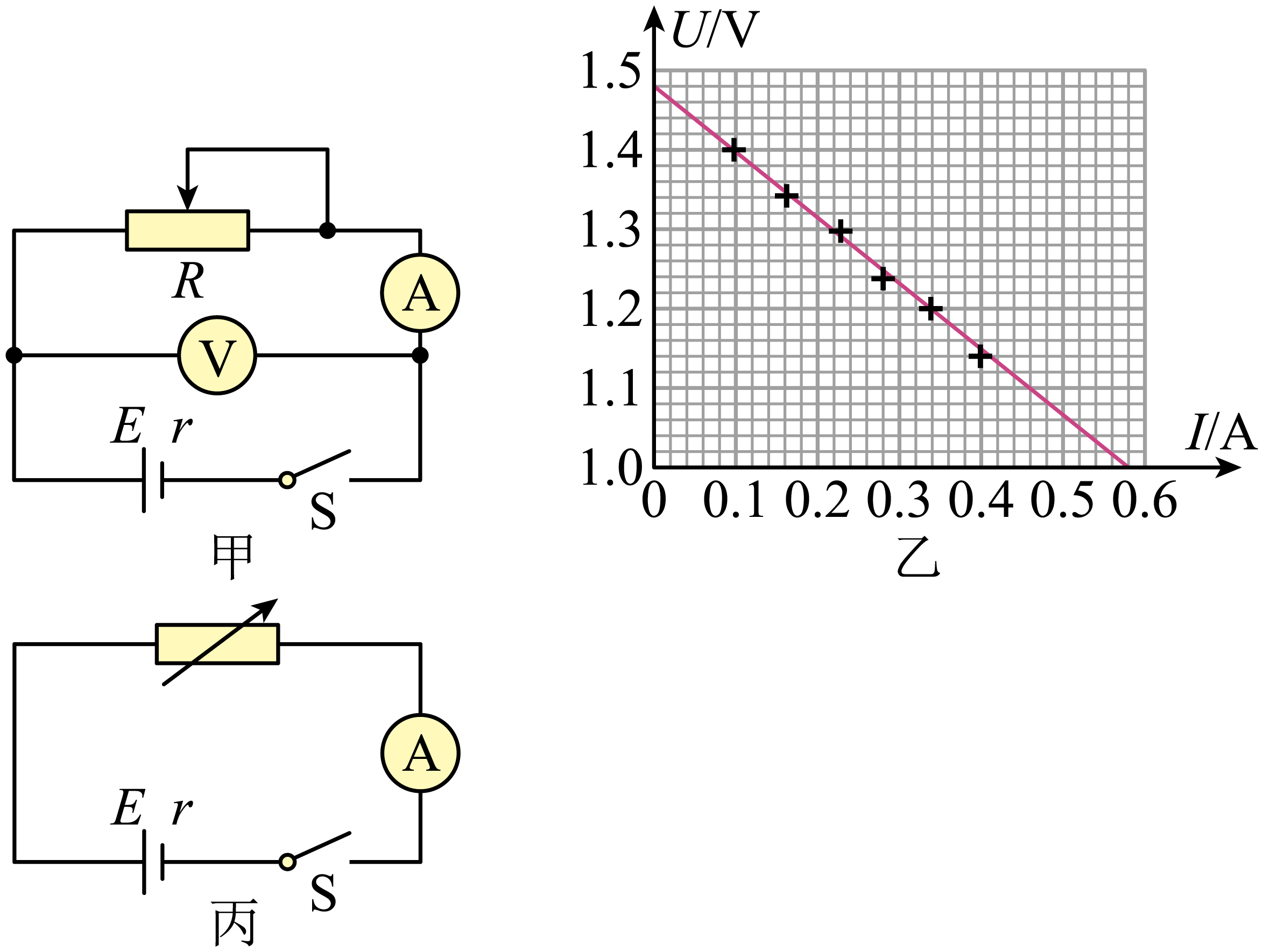

【详解】【答案】（1）①. 1.48②. 0.83③. E<E，r<r（2）C 测测 【小问1 详解】 ①[1][2]根据闭合电路欧姆定律有 结合图像有 ②[3]将电压表与电源整体等效为一个新电源，如图所示 则电流表A 测的是流过新电源的干路电流，电压表V 测量的是新电源的路端电压，则有 所以有 【小问2 详解】 将电流表与电源整体作为一个新电源，实验测量的是新电源的电动势与内阻，由于电流表与 电源串联，可知，电动势的测量值等于真实值，内阻的测量值大于真实值，则实线图像的斜 率的绝对值大于虚线图像斜率的绝对值，实线比虚线陡峭一些，虚线纵轴截距等于实线纵轴 截距，可知，第三个图像满足要求。 故
